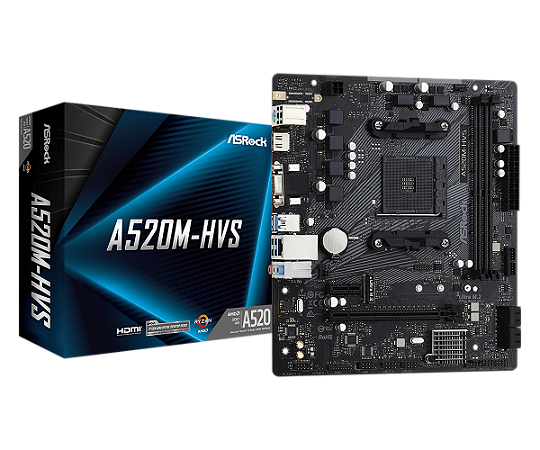

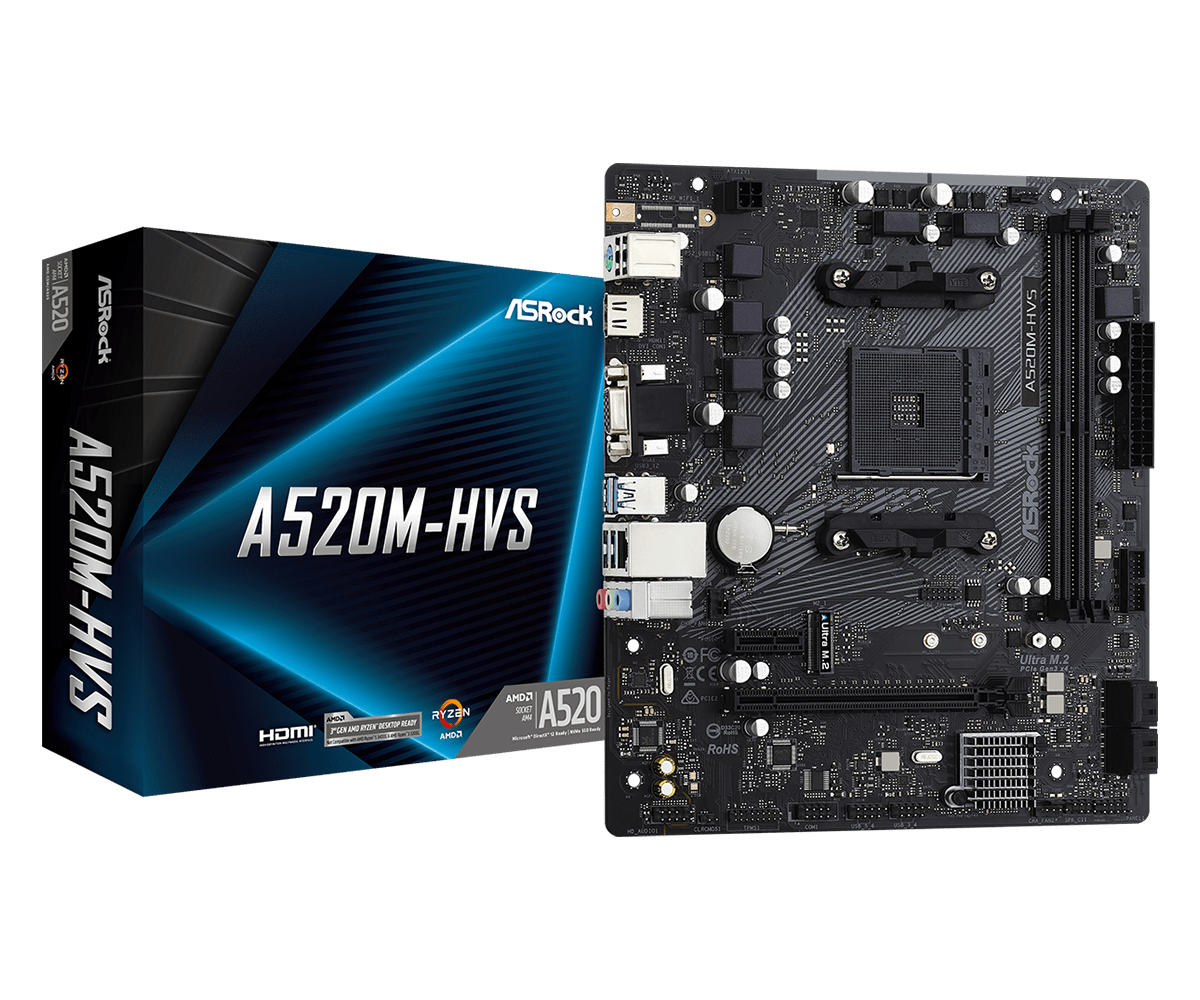

Placa Mãe ASRock A520M-HVS, AMD AM4, mATX, DDR4

Características:



- Marca: ASRock



- Modelo: A520M-HVS







Especificações:







Característica única:



- ASRock Super Alloy



- Premium 50A Power Choke



- Sapphire Black PCB



- PCB de tecido de vidro de alta densidade



- ASRock Ultra M.2 (PCIe Gen3 x4 e SATA3)



- ASRock Full Spike Protection (para todas as portas USB, áudio e LAN)



- ASRock Live Update e APP Shop







CPU:



- Suporta processadores AMD AM4 Ryzen ™ de 3ª geração / futuros processadores AMD Ryzen ™ (processadores das séries 3000 e 4000) *



- 6 Design Power Phase



* Não compatível com AMD Ryzen ™ 5 3400G e Ryzen ™ 3 3200G.







Chipset:



- AMD A520







Memória:



- Tecnologia de memória DDR4 de canal duplo



- 2 slots DIMM DDR4



- CPUs da série AMD Ryzen (Matisse) suportam DDR4 4600+ (OC) / 4533 (OC) / 4466 (OC) / 4400 (OC) / 4333 (OC) / 4333 ( OC) / 4266 (OC) / 4200 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3200 / 2933/2667/2400/2133 ECC e não ECC, memória sem buffer *



- APUs da série AMD Ryzen (Renoir) com suporte para DDR4 4733+ (OC) / 4666 (OC) / 4600 (OC) / 4533 (OC) / 4466 (OC) / 4400 (OC) / 4333 (OC) / 4266 (OC) / 4200 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3200/2933/2667/2400/2133 ECC e não ECC, memória sem buffer *



- Máx. capacidade da memória do sistema: 64 GB **



- Suporta módulos de memória Extreme Memory Profile (XMP)



- Contato de ouro 15μ em slots DIMM



* Consulte a tabela abaixo para suporte de frequência de memória AMD não XMP. Para obter mais detalhes, consulte o QVL no site da ASRock. CPUs da Série







BIOS:



- 128Mb AMI UEFI Legal BIOS com suporte GUI



- Suporta "Plug and Play"



- ACPI 5.1 compliance wake up events



- Suporta jumperfree



- SMBIOS 2.3 suporte



- CPU, CPU VDDCR_SOC, DRAM, VDDP Voltage Multi-ajuste







Gráficos:



- Placa gráfica AMD Radeon ™ Série Vega integrada no APU da série Ryzen *



- DirectX 12, Pixel Shader 5.0



- Padrão de memória compartilhada de 2 GB. A memória compartilhada máxima suporta até 16 GB. **



- Saída gráfica dupla: Suporta portas D-Sub e HDMI por controladores de vídeo independentes



- Compatível com HDMI 2.1 com máx. resolução de até 4K x 2K (4096x2160) @ 60 Hz



- Suporta D-Sub com máx. resolução de até 1920x1200 @ 60Hz



- Suporta Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com Porta HDMI 2.1 (monitor HDMI compatível é necessário)



- Suporta HDR (High Dynamic Range) com HDMI 2.1



- Suporta HDCP 2.3 com porta HDMI 2.1



- Suporta reprodução 4K Ultra HD (UHD) com porta HDMI 2.1



- Suporta Microsoft ® PlayReady



* O suporte real pode variar de acordo com a CPU



** A memória máxima compartilhada de 16 GB requer 32 GB de memória do sistema instalada.







Áudio:



- 7.1 CH HD Audio (Realtek ALC887 Audio Codec)



- Suporta proteção contra surtos







LAN:



- PCIE x1 Gigabit LAN 10/100/1000 Mb / s



- Realtek RTL8111H



- Suporta Wake-On-LAN



- Suporta proteção contra raios / ESD



- Suporta Ethernet 802.3az com eficiência energética



- Suporta PXE







Slots:



- 1 slot PCI Express 3.0 x16 (PCIE2: modo x16) *



- 1 slot PCI Express 3.0 x1



* Suporta NVMe SSD como discos de inicialização







Armazenamento:



- 4 x Conectores SATA3 6.0 Gb / s, suporte RAID (RAID 0, RAID 1 e RAID 10), NCQ, AHCI e Hot Plug



- 1 x Tomada Ultra M.2, suporta M Key type 2242/2260/2280 M.2 Módulo SATA3 6.0 Gb / s e módulo M.2 PCI Express até Gen3 x4 (32 Gb / s) *



* Suporta NVMe SSD como discos de inicialização



- Suporta Kit ASRock U.2







Conector:



- 1 x Conector SPI TPM



- 1 x Conector de porta COM



- 1 x Intrusão de chassi e Conector de alto-falante - 1 x Conector de ventilador de CPU (4 pinos) *



- 2 x Conectores de ventilador de chassi (4 pinos) (Controle de velocidade de ventilador inteligente) **



- 1 x Conector de alimentação ATX de 24 pinos



- 1 x Conector de alimentação 12V de 4 pinos



- 1 x Conector de áudio do painel frontal



- 2 x conectores USB 2.0 (suporta 4 portas USB 2.0) (suporta proteção ESD)



- 1 x conector USB 3.2 Gen1 ( Suporta 2 portas USB 3.2 Gen1) (Suporta proteção ESD)



* O Conector do Ventilador da CPU suporta o ventilador da CPU com potência máxima de 1A (12W).



** O ventilador do chassi suporta o ventilador do refrigerador de água com potência máxima de 1A (12W).



- CHA_FAN2 pode detectar automaticamente se o ventilador de 3 ou 4 pinos está em uso.







E / S do painel traseiro:



- 1 x Porta PS / 2 mouse / teclado



- 1 x Porta D-Sub



- 1 x Porta HDMI



- 2 x Portas USB 2.0 (suporta proteção ESD)



- 4 x Portas USB 3.2 Gen1 (suporta proteção ESD)



- 1 x RJ- 45 Porta LAN com LED (ACT / LINK LED e SPEED LED)



- Conectores de áudio HD: Entrada de linha / Alto-falante frontal / microfone







Software e UEFI:



- Software



- ASRock Motherboard Utility (A-Tuning)



- ASRock XFast LAN



- UEFI



- ASRock Full HD UEFI



- ASRock Instant Flash



* Esses utilitários podem ser baixados de ASRock Live Update e APP Shop.







Monitor de Hardware:



- Sensor de temperatura: CPU, ventiladores do chassi



- Tacômetro de ventilador: CPU, ventiladores do chassi



- Ventilador silencioso (ajuste automático da velocidade do ventilador do chassi pela temperatura da CPU): CPU, ventiladores do chassi



- Controle de velocidade múltipla do ventilador: CPU, Ventiladores do chassi



- detecção de CASE OPEN



- Monitoramento de tensão: + 12V, + 5V, + 3,3V, CPU Vcore







Fator de forma:



- Fator de forma Micro ATX: 9,0 pol. X 7,9 pol., 23,0 cm x 20,1 cm



- Projeto de capacitor sólido







Certificações:



- FCC, CE



- Pronto para ErP / EuP (é necessária uma fonte de alimentação pronta para ErP / EuP)







Conteúdo da embalagem:



- 1 x Placa-Mãe ASRock A520M-HVS



- 1 x Guia de instalação rápida



- 1 x CD de suporte



- 1 x Blindagem de E / S



- 2 x Cabos de dados SATA



- 1 x Parafuso para soquete M.2
